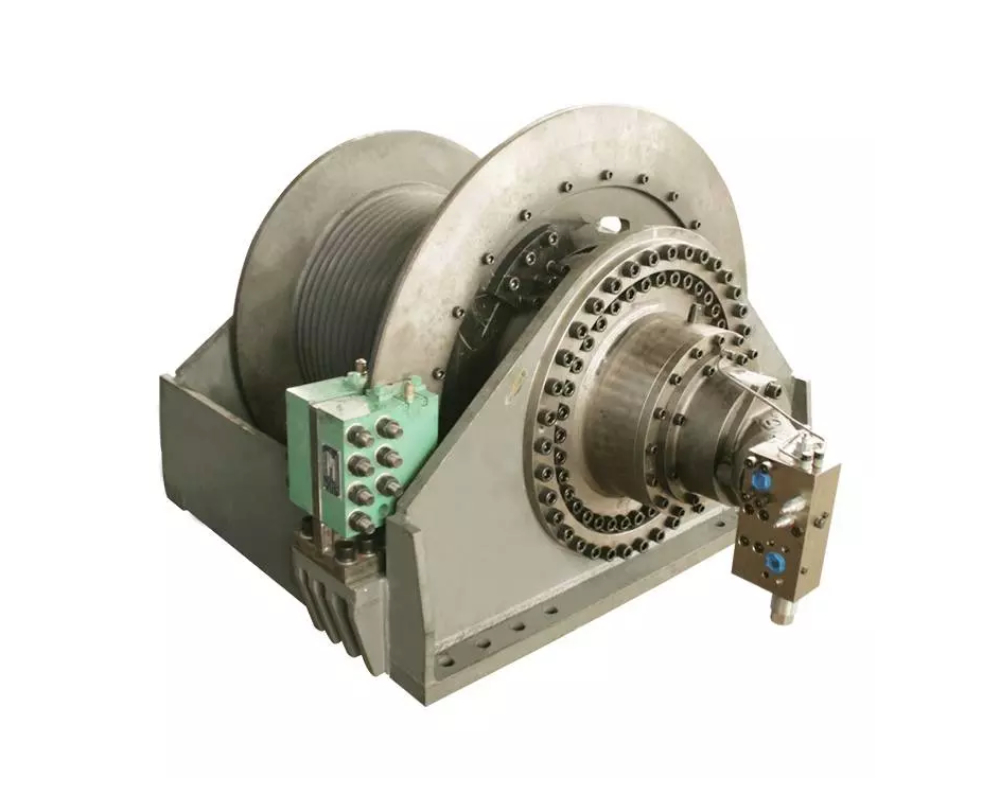

Гидравлическая лебедка свободного сброса IYJ5-100-57-28-L-ZPH3 с тяговым усилием 10 тс и тросом 57 м

Гидравлическая лебедка с механизмом свободного сброса IYJ5-100-57-28-L-ZPH3 имеет компактную структуру и отличается простотой в монтаже и запуске, высокой эффективностью и возможностью использовать её в течении длительного времени, надёжностью, низким уровнем шума, низкими эксплуатационными расходами.

Сама гидравлическая лебедка в конструктивном плане является оборудованием, включающим в себя:

• барабан, на который будет наматываться трос;
• гидравлический двигатель, преобразующий гидравлическую энергию в тяговое усилие;
• многодисковый тормоз, обеспечивающий надежность фиксации троса;
• распределитель трехпозиционный, управляющий вращением барабана;
• перепускные клапаны, защищающие систему от перегруза;
• распределитель двухпозиционный, управляющий многодисковым тормозом барабана;
• «челночный» клапан логический «ИЛИ», управляющий тормозом гидродвигателя;
• гидроаккумулятор и обратный клапан, поддерживающий давление в управлении тормозом барабана.

     Все это закрепляется на раме.

Как и любая другая гидравлическая система, лебедка работает на энергии гидравлической жидкости.

Гидравлическую лебедку необходимо подключать к внешней гидросистеме (автономная насосная станция), которая может подключаться к двигателю внутреннего сгорания.

Принцип действия лебедки свободного сброса

В рабочем состоянии в гидравлической лебедке вращение и торможение осуществляется за счет механизма гидропривода барабана и многодискового тормоза.

Свободный сброс на гидравлической лебедке выполняется управлением распределителя тормоза. При подаче давления на поршень гидропривода тормоза барабана через тягу разжимаются тормозные диски, что в свою очередь освобождает барабан для свободного вращения. При наличии вывешенного на тросе груза происходит свободное падение.

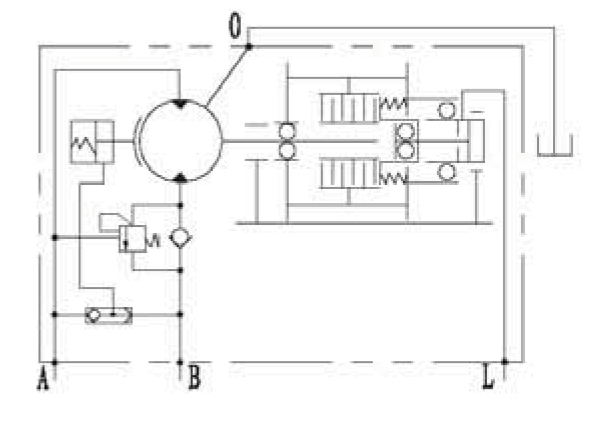

Гидравлическая схема функции свободного сброса

Все варианты конструктивного исполнения лебедок реализуются в соответствии с особенностями области применения, согласно техническому заданию и потребностям наших клиентов.
