Лебедка свободного сброса IYJ4-60-93-21.5-L-ZPH2

Гидравлические лебедки свободного сброса серии IYJ-L спроектированы для работы в сложных и неблагоприятных условиях с сохранением высоких эксплуатационных показателей. Эти лебедки широко применяются в сваебойных и свайных буровых установках, машинах для укладки труб, гусеничных кранах, автомобильных кранах, копровых установках, драглайнах (канатные / тросовые экскаваторы), грейферных ковшах и дробилках, буровых вышках.

Гидравлическая лебедка с механизмом свободного сброса имеет компактную структуру и отличается простотой в монтаже и запуске, высокой эффективностью и возможностью использовать её в течении длительного времени, надёжностью, низким уровнем шума, низкими эксплуатационными расходами и т.д.

Сама гидравлическая лебедка в конструктивном плане является оборудованием, включающим в себя:

  • барабан, на который будет наматываться трос;
  • гидравлический двигатель, преобразующий гидравлическую энергию в тяговое усилие;
  • многодисковый тормоз, обеспечивающий надежность фиксации троса;
  • распределитель трехпозиционный, управляющий вращением барабана;
  • перепускные клапаны, защищающие систему от перегруза;
  • распределитель двухпозиционный, управляющий многодисковым тормозом барабана;
  • «челночный» клапан логический «ИЛИ», управляющий тормозом гидродвигателя;
  • гидроаккумулятор и обратный клапан, поддерживающий давление в управлении тормозом барабана.

     Все это закрепляется на раме.

Как и любая другая гидравлическая система, лебедка работает на энергии гидравлической жидкости.

Гидравлическую лебедку необходимо подключать к внешней гидросистеме (автономная насосная станция), которая может подключаться к двигателю внутреннего сгорания.



Принцип действия лебедки свободного сброса

В рабочем состоянии в гидравлической лебедке вращение и торможение осуществляется за счет механизма гидропривода барабана и многодискового тормоза.

Свободный сброс на гидравлической лебедке выполняется управлением распределителя тормоза. При подаче давления на поршень гидропривода тормоза барабана через тягу разжимаются тормозные диски, что в свою очередь освобождает барабан для свободного вращения. При наличии вывешенного на тросе груза происходит свободное падение.

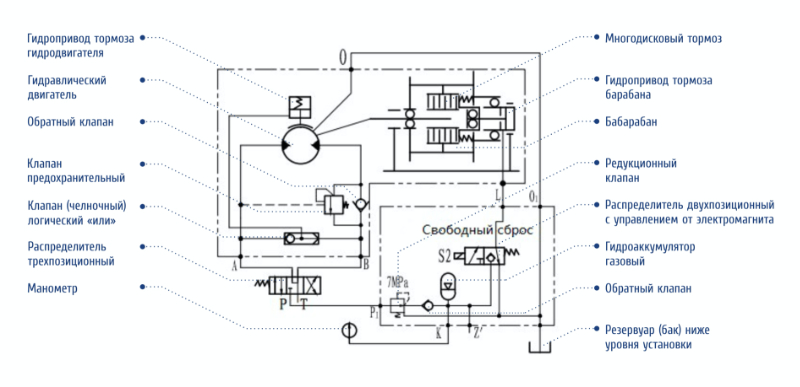

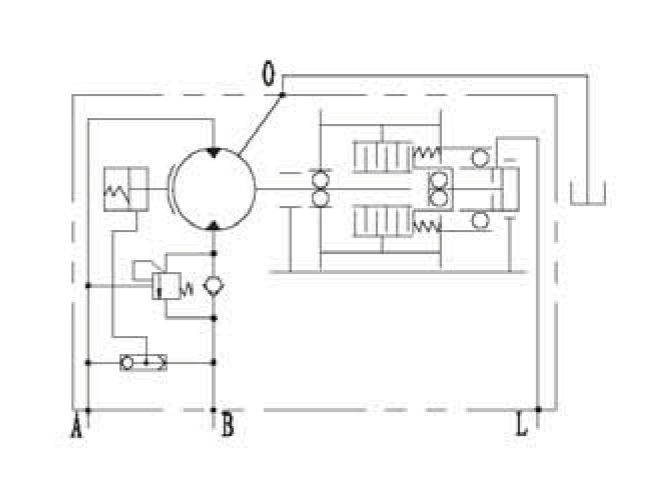

Гидравлическая схема функции свободного сброса                 Гидравлическая схема функции свободного сброса



Технические характеристики лебедок свободного сброса:

Тяговое усилие на 1-ом слое – от 10 до 300 кН

Скорость навивки каната на 1-ом слое –  до 50 м/мин

Рабочее давление – до 30 МПа

Подача масла – до 480 л/мин

Диаметр каната – до 32 мм

Канатоемкость барабана – до 300 м



Все варианты конструктивного исполнения лебедок реализуются в соответствии с особенностями области применения, согласно техническому заданию и потребностям наших клиентов.

Для подбора гидравлической лебедки нашим специалистом заполните опросный лист. Это займет не более 2-х минут!

Тяговое усилие на 1 слое, тонн 6
Тяговое усилие на 1 слое, кН 60
Рабочее давление, МПа 14.4
Рабочее давление, кгс/см2 147
Рабочее давление, бар 144
Рабочий объем гидромотора, мл/об. 6138
Номинальный расход, л/мин 270
Скорость навивки на 1 слое, м/мин 50
Диаметр каната, мм 21.5
Количество слоев на барабане 4
Длина троса, м 93

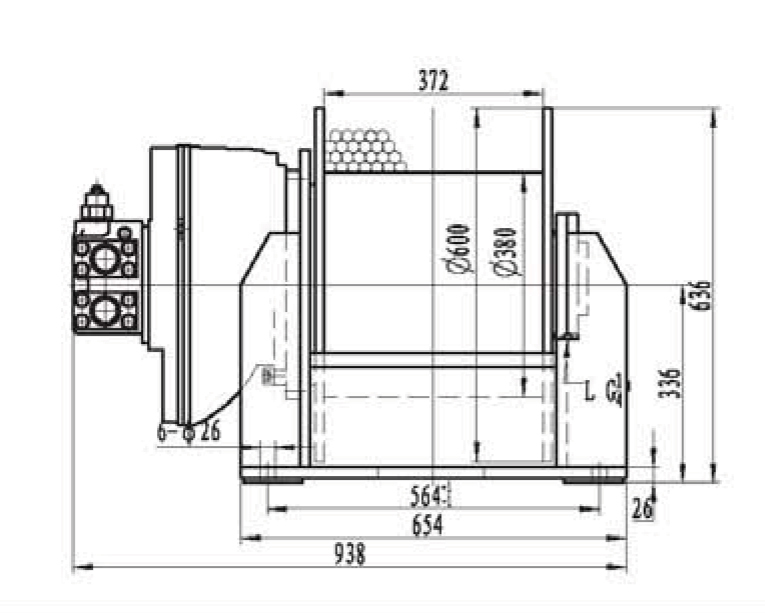

Длина, мм 938

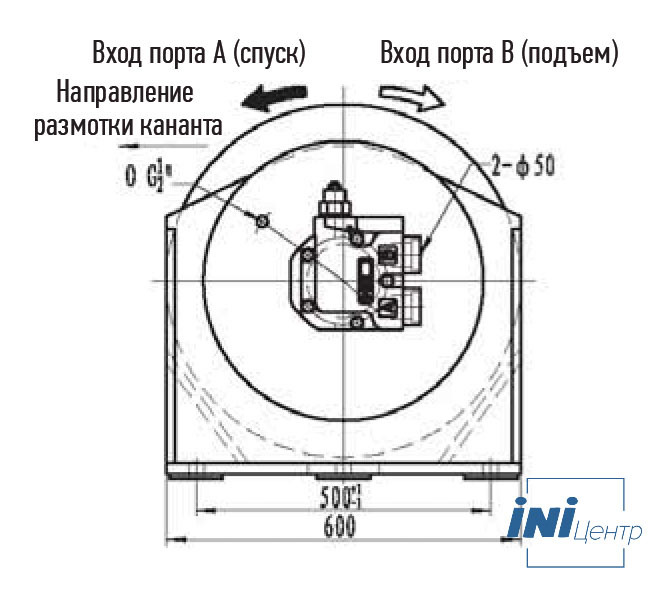

Ширина, мм 600
Высота, мм 636
Миним. вес для свободного падения, кг 50
