Лебедка свободного сброса IYJ4-60-93-21.5-L-ZPH3

Гидравлические лебедки свободного сброса долговечны, компактны и экономичны. Эти лебедки широко применяются в производстве трубоукладчиков, гусеничных кранов, кранов на колесном ходу, кранов с черпаком, дробильных машин и в случаях необходимости травления каната под воздействием внешних сил.

Гидравлические лебедки свободного сброса серии IYJ-L состоят из планетарного редуктора, гидромотора, тормоза мокрого типа, различных блоков клапанов либо одиночного уравновешивающего клапана и клапана «или», барабана, рамы и муфты с гидроприводом. Таким образом обеспечивается простота гидравлической схемы, высокая надежность и долговечность.

Конструктивной особенностью данной модели является плавный пуск и плавное торможение. Данная серия лебедок оснащена гидравлической муфтой – основой для обеспечения функции свободного сброса.

При выборе двухскоростного гидромотора с переменным рабочим объемом есть возможность обеспечить двухскоростное управление для лебедки.

При использовании аксиально-поршневого гидромотора есть возможность значительно увеличить рабочее давление и мощность привода.



Расшифровка артикула модели

IYJ – базовый префикс гидравлических лебедок INI

** - модуль планетарного редуктора

* - номинальное тяговое усилие на 1-ом слое (кН)

* - объем барабана (м)

* – диаметр каната (мм)

L – гидравлическая муфта

Z – тормоз мокрого типа

P – уравновешивающий клапан

G – высокоскоростной гидромотор, если это обозначение отсутствует – низкоскоростной гидромотор с высоким крутящим моментом

H* – обозначает давление системы

H1 - 10MPa, H2 - 16MPa, H3 - 20MPa,
H4 - 25MPa, H5 - 30MPa, H6 - 35MPa

D – ленточный тормоз

S – с храповиком и стопором (собачкой)



Пример

IYJ34-75-88-22-L-ZPGH4 означает, что планетарный редуктор лебедки 2-х ступенчатый с модулями 3 и 4 соответственно.  Тяговое усилие на 1-ом слое – 75кн, канатоемкость барабана 88 м при диаметре каната 22мм. Лебедка оснащена поршневым гидромотором, остановочным тормозом, одним уравновешивающим клапаном, гидравлической муфтой. Номинальное давление системы – 25МПа.



Примечания

  1. Рабочий объем – это объем расхода масла на один оборот.
  2. Необходимо поддерживать обязательный минимум в 3 витка на барабане во избежание выскальзывания каната.
  3. Редукционный клапан давления должен быть установлен в контур управления тормозом на давление выше 16МПа. Если противодавление превышает 1 МПа, необходимо использовать клапан последовательности 2/3, чтобы масло контура тормоза могло поступать в резервуар без противодавления.
  4. Давление управлением гидравлической муфтой должно быть не более 8МПа.
  5. Оснащение прижимным роликом и устройством оповещения о длине вытравленного каната (опционально).
  6. Дренажное отверстие гидромотора должно быть отдельно подключено к емкости.
  7. 3-секционный 4-ходовой гидрораспределитель гидромотора должен быть типа «Y» или «H» в нейтральном положении.
Тяговое усилие на 1 слое, тонн 6
Тяговое усилие на 1 слое, кН 60
Рабочее давление, МПа 17.7
Рабочее давление, кгс/см2 180
Рабочее давление, бар 177
Рабочий объем гидромотора, мл/об. 4972
Номинальный расход, л/мин 220
Скорость навивки на 1 слое, м/мин 50
Диаметр каната, мм 21.5
Количество слоев на барабане 4
Длина троса, м 93

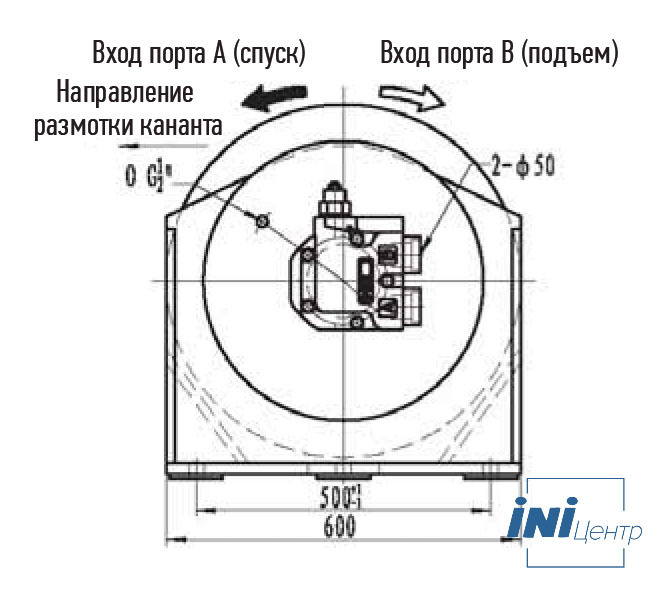

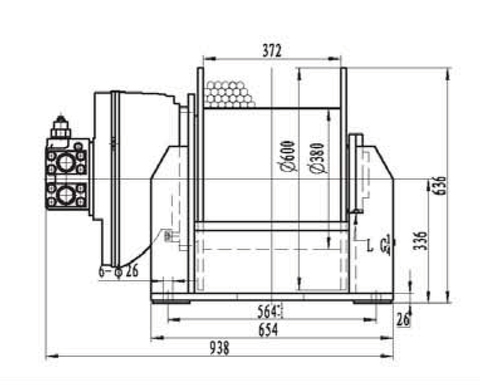

Длина, мм 938
Ширина, мм 600
Высота, мм 636
Миним. вес для свободного падения, кг 50
